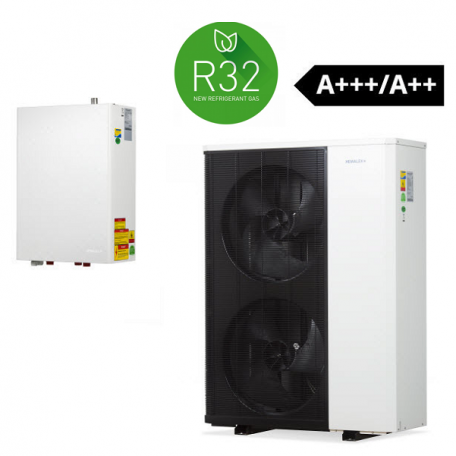

HEWALEX PCCO MONO 15 kW Wärmepumpe mit 6 kW Heizung

Besteht aus der:

HPOM015Z0A Außengerät

HPOM020W3A Innengerät

Die Luft/Wasser-Wärmepumpe PCCO MONO 15 hat eine MONOBLOK-Konstruktion, die aus einem Innen- und einem Außengerät besteht.  Sie ist für das Heizen und Kühlen von Räumen und die Erwärmung von Brauchwasser vorgesehen.

Vorteile Monoblock Hewalex

• Einfache Installation (keine Stek-Zertifizierung)
• Schnellere Installation (1 Teil anstelle von 2 Teilen mit Split)
• Schutzmodus bis zu 48 Stunden bei -25, gegen Einfrieren
• Höherer Wirkungsgrad mit Heizwasser anstelle von Glykol
• Hoher Wirkungsgrad bis zu 5,1 COP
• Hohe Vorlauftemperatur bis zu 60 Grad (normale Wärmepumpen bis zu 45 Grad)
• Geeignet für Bestands- und Sanierungsgebäude
• EKONTROL integrierte Diagnose über wifi https://ekontrol.pl/nl/303993/scheme/pg426p02
• 5 Jahre Garantie
• Ausbaufähig mit Solarkollektoren

Anwendungsmöglichkeiten:

Die Wärmepumpe PCCO MONO 15 kann in neuen energiesparenden Gebäuden als eigenständige Wärmequelle dienen und in modernisierten Gebäuden mit einem Heizkessel in einer sogenannten Hybridheizung zusammenarbeiten.  Aufgrund der verwendeten Konstruktionslösungen kann die Wärmepumpe bis zu einer Außentemperatur von -25°C arbeiten. Die maximale Vorlauftemperatur beträgt 58°C (bis zu -15°C Außentemperatur) und 50°C (bis zu -25°C). Die Zusammenarbeit der Wärmepumpe mit einer Fußbodenheizung (oder einer anderen Niedertemperatur-Flächenheizung) wird besonders empfohlen. Für eine effektive Brauchwassererwärmung werden die Heizkessel der Serie OKC / HP mit einer größeren Heizschlangenfläche eingesetzt. Darüber hinaus kann die Wärmepumpe PCCO MONO 15 im aktiven Kühlbetrieb arbeiten und das Wasser um bis zu 7°C abkühlen.

PZ HX Protection Module - eine innovative Lösung zum Schutz der MONOBLOK-Wärmepumpen gegen Einfrieren bei Stromausfall (-25°C / 48h):

Das PZ HX Schutzmodul, das für Monoblock-Wärmepumpen entwickelt wurde, bietet einen vollständigen Schutz gegen das Einfrieren des Sekundärkreislaufs (nach dem Verflüssiger in der Wärmepumpe) bei Stromausfall. Selbst bei einer Außentemperatur von -25°C für mindestens 48 Stunden schützt die Lösung die Wärmepumpe und macht die Verwendung eines Heizmediums mit Frostschutzmittel überflüssig. Die PCCO MONO-Wärmepumpe arbeitet mit Wasser und erreicht einen um ca. 20 % höheren COP-Wirkungsgrad im Vergleich zum Betrieb einer typischen Einheit mit Glykol.

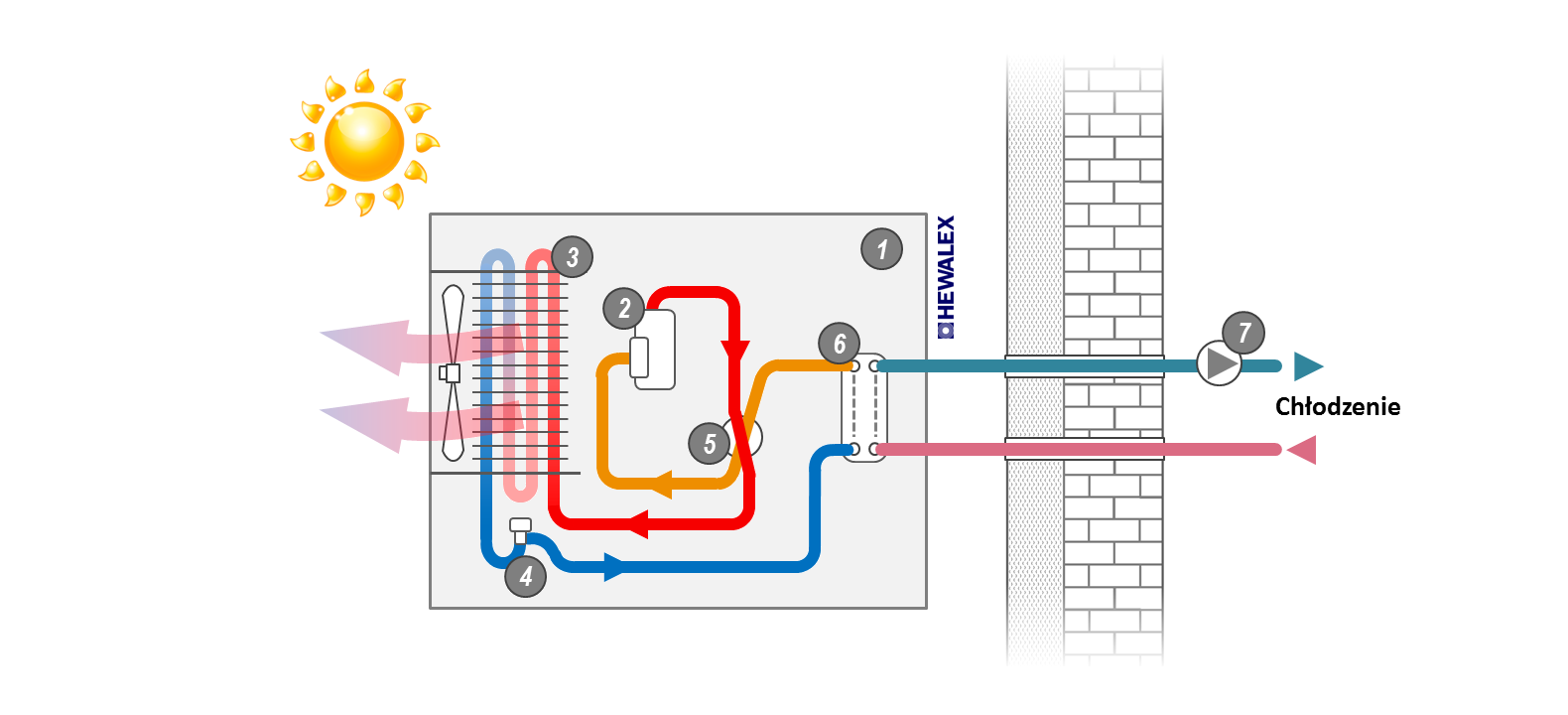

Aufbau und Funktionsweise der PCCO MONO 15 Wärmepumpe:

Die PCCO MONO 15-Wärmepumpe besteht aus zwei Einheiten. In der Außeneinheit befindet sich ein kompletter Kältemittelkreislauf. Hier ist kein Eingriff erforderlich, um ihn vor der Inbetriebnahme der Wärmepumpe zu füllen. Das reduziert den Zeit- und Kostenaufwand für die Montage. Die Geräte werden über Schläuche mit dem Heizungswasser verbunden. Zum Schutz vor Frost wurde ein innovatives Schutzsystem entwickelt.

EKONTROL DIAGNOSTIC - 24/7/365 Arbeitsanalyse mit automatischer Berichterstellung:

Die innovative Lösung bietet ständige Unterstützung durch die Analyse von 54 Messdaten. Automatisch erstellte Berichte werden an den Anwender weitergeleitet. So kann das Serviceunternehmen bereits im Vorfeld auf eventuelle Arbeitsausfälle reagieren. Bei Einsatz von EKONTROL DIAGNOSTIC sind innerhalb der 5-jährigen Gewährleistungsfrist keine Inspektionen erforderlich.

Eigenständiger Betrieb oder Zusammenarbeit mit einem Heizkessel in einem Hybridsystem:

  Je nach Energiestandard des Gebäudes, Wärmebedarf und Art der Heizungsanlage kann die PCCO MONO Wärmepumpe eine eigenständige Wärmequelle sein oder den Kesselbetrieb unterstützen. In einem energieeffizienten Gebäude bietet sich der so genannte Mono-Energie-Betrieb der Wärmepumpe an, bei dem bei größerem Wärmebedarf eine elektrische Heizung zugeschaltet werden kann (im Außengerät eingebaut oder zusätzlich zum Heizwasser). Das Gebäude benötigt dann keinen Anschluss an das Gasnetz. Bei älteren oder neuen Gebäuden mit höherem Wärmebedarf und Heizkörperheizung wird die bivalente Betriebsweise der Wärmepumpe genutzt. Ab einer bestimmten Außentemperatur wird der Heizkessel eingeschaltet, der parallel oder anstelle der Wärmepumpe arbeitet (je nach Art des Heizkessels und des Brennstoffs - was sich auf die Betriebskosten auswirkt).

Demo-Version: https://ekontrol.pl/nl/303993/scheme/pg426p02

TECHNISCHE DATEN:

Heizleistungsbereich (nach EN 14511, A7 / W30-35): bis zu 15,00 kW

Leistungsbereich (nach EN 14511, A7 / W30-35): bis zu 3,13 kW

COP-Leistungsbereich (EN 14511, A7 / W30-35): bis zu 4,80

Energieeffizienzklasse 35°C / 55°C: A +++ / A +++

Vorlaufgrenztemperatur: 58 °C (bis zu -15 °C), 50 °C (bis zu -25 °C)

Verdichtertyp / Anzahl der Verdichter: Doppel-Rotations-Inverter / 1

Menge des Kältemittels R32: 2,55 kg

Versorgungsspannung / Frequenz: 230/50 V / Hz

Abmessungen Außengerät (L x T x H): 1095 x 435 x 1475 mm

Abmessungen Innengerät (L x T x H): 500 x 267 x 720 mm

Nettogewicht Außengerät: 122 kg

Nettogewicht Innengerät: 45 kg

Detaillierte Merkmale der Wärmepumpe PCCO MONO 15

- Hochentwickelter G426-Regler mit einer Vielzahl von Funktionen

Der G426-Regler ermöglicht die Auswahl eines hydraulischen Schemas für eine Anlage, die mit einem Gaskessel ausgestattet ist. Die Funktionen des Reglers ermöglichen die Zusammenarbeit mit dem Heizkessel, um die Kosten für die Erwärmung des Brauchwassers zu optimieren. Das Textdisplay erhöht den Bedienungskomfort der umfangreichen Einstellmöglichkeiten und der Anzeige der Betriebszustände. Die Zeitfunktionen ermöglichen es, den Betrieb der Wärmepumpe und der Brauchwasserzirkulationspumpe an die Bedürfnisse der Bewohner anzupassen. Der Kommunikationsanschluss RS485 wird für die Zusammenarbeit mit der Fernüberwachung über das Internet - System EKONTROL verwendet.

Betriebsart: HEAT / COOL, HEATING / DHW, COMFORT / ECONOMY

Unterstützung für 2 Zentralheizungskreise (einschließlich: 2 Umwälzpumpen, 1 Mischventil)

Gewünschte Raumtemperatur in den Betriebsarten COMFORT / ECONOMY

Betriebszeiten für COMFORT / ECONOMY-Betrieb (z.B. als Tag / Nacht)

Funktionen der Zusammenarbeit mit dem Heizkessel im Heiz- und Warmwasserbetrieb

Funktionen des Betriebs der Brauchwasserzirkulationspumpe

Funktionen der elektrischen Heizungssteuerung

Gewünschte Wassertemperatur in den Betriebsarten COMFORT / ECONOMY

Funktion der hygienischen Erwärmung des Brauchwassers

RS485-Schnittstelle zur Betriebsüberwachung über Internet mit EKONTROL-System

- Twin-Rotations-DC-Inverter-Kompressor mit stufenloser Leistungsregelung

Der in der Wärmepumpe PCCO MONO 15 eingesetzte Inverterverdichter arbeitet mit einem stufenlos regelbaren Wirkungsgrad von 30 bis 100%. Registriert der Wärmepumpenregler eine zu niedrige Vorlauftemperatur der Heizungsanlage im Vergleich zur gewünschten Temperatur (z.B. laut Heizungsleitung), wird der Kompressor gestartet. Aufgrund der maximalen Leistung des Inverterverdichters kann die gewünschte Vorlauftemperatur schnell erreicht werden (in kürzerer Zeit als bei einem herkömmlichen ON-OFF-Verdichter). Die Leistung des Inverterverdichters nimmt allmählich ab, wenn sich die Vorlauftemperatur dem gewünschten Wert nähert. Die Leistung des Inverterverdichters wird mit einer hohen Genauigkeit von 0,5K in Bezug auf den Zieltemperaturwert geregelt (Genauigkeit des ON-OFF Verdichters im Vergleich von 2K).

- SWEP AsyMatrix asymmetrischer Verflüssiger

  Das spezielle Design des Verflüssigers des renommierten SWEP-Herstellers, hergestellt in der AsyMatrix®-Technologie, bei der die Querschnitte der Wärmetauscherkanäle unterschiedlich sind und sich auf der Seite des Heizmediums im Vergleich zur Seite des Heizwassers vergrößern. Auf diese Weise können der Strömungswiderstand des Wassers verringert, der Stromverbrauch gesenkt, die Verdampfungstemperatur erhöht und der Wirkungsgrad COP um etwa 3 % gesteigert werden.

- Hocheffiziente Umwälzpumpe von Wilo

Die Umwälzpumpe Wilo-Para erfüllt die Anforderungen der ErP-Richtlinie zur Energieeffizienz von Umwälzpumpen (Klasse A).  Ihr breiter Regelbereich ermöglicht den Einsatz in Anlagen mit Heizkörpern und Fußbodenheizung. Der Stromverbrauch ist im Durchschnitt 2-3 Mal niedriger als bei den gleichen Betriebsbedingungen einer Pumpe mit fester Drehzahl.

- Eingebautes Ventil für die Betriebsart CV / SWW

Das eingebaute Ventil für die Betriebsart der Wärmepumpe für Zentralheizung oder Brauchwassererwärmung macht ein Ventil am Wasserausgang des Innengeräts überflüssig. Dies reduziert die Installationszeit und -kosten und vereinfacht den Installationsplan.

- Twin-Rotary-Kompressor mit Doppelkolben

Der Verdichter in Twin-Rotary-Technologie zeichnet sich im Gegensatz zu Standard-Rotationsverdichtern (Einzelkolben) durch einen ausgeglichenen und leisen Betrieb auch bei geringer Last und einen stabilen Druck des Mediums am Auslass aus.

- Verdampfer mit großer Wärmeaustauschfläche

Ein Verdampfer mit großer Wärmeaustauschfläche gewährleistet eine effektive Wärmeabfuhr auch bei niedrigen Außentemperaturen (Betrieb bis -25°C). Die hydrophile Oberfläche des Verdampfers speichert keine Feuchtigkeit und reduziert so die Bildung von Frost. Das effiziente Gebläse in Kombination mit der großen Verdampferfläche reduziert die Luftstromrate und damit die Geräuschentwicklung während des Betriebs. Der Gleichstrommotor des Lüfters sorgt für eine sanfte Drehzahlregelung, um den Stromverbrauch zu senken und die Geräuschentwicklung während des Betriebs weiter zu reduzieren.

- Elektrische Anschlüsse von Weidmüller

Die Sicherheit bei der Installation und beim Betrieb der Wärmepumpe wird durch den Einsatz von Klemmen mit elektrischen Steckverbindern von Weidmüller gewährleistet. Dank der hohen Qualität der elektrischen Steckverbinder werden sichere Verbindungen, Langlebigkeit, Zuverlässigkeit und Vibrationsfestigkeit erreicht.

- Individuelle Steuerung des Expansionsventils

Die standardmäßige Steuerung des elektronischen Expansionsventils in Abhängigkeit von der Temperatur im Kältemittelkreislauf wurde durch die fortschrittliche integrierte Steuerung der Außeneinheit ersetzt, die die direkte Messung des Drucks nach dem Verdampfer und der Temperatur vor und nach dem Kompressor berücksichtigt. Dies ermöglicht die genaueste Steuerung der Überhitzung nach dem Verdampfer, um die Effizienz der Kälteanlage zu erhöhen und auch den Kompressor zu schützen (vollständige Verdampfung des Kältemittels vor dem Kompressor).
